Allen & Heath
M-DANTE

Carte audionumérique Dante Allen & Heath M-DANTE

Caractéristiques Allen & Heath M-DANTE

• 64 canaux audio bidirectionnels pour une capacité de routage étendue sur réseau Dante
• Compatibilité native avec les systèmes iLive, iDR et GLD sans adaptateur supplémentaire
• Intégration au système dLive via la carte d'adaptation M-DL-ADAPT
• Latence inférieure à la milliseconde pour un monitoring en temps réel fiable
• Utilisation de câbles CAT5 et composants réseau Ethernet standard pour une mise en œuvre économique
• Possibilité de split numérique, d'enregistrement multipiste et d'intégration avec des systèmes tiers

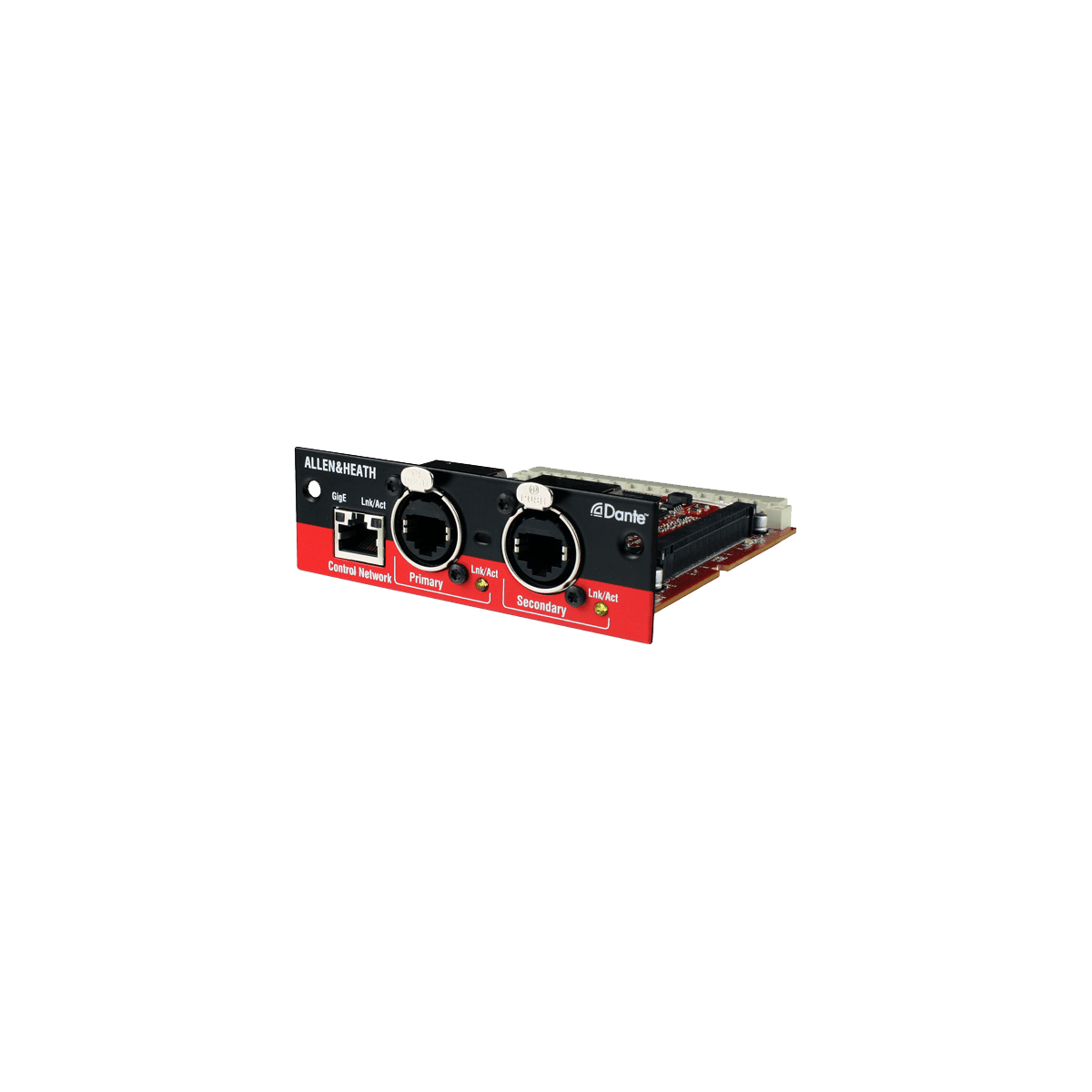

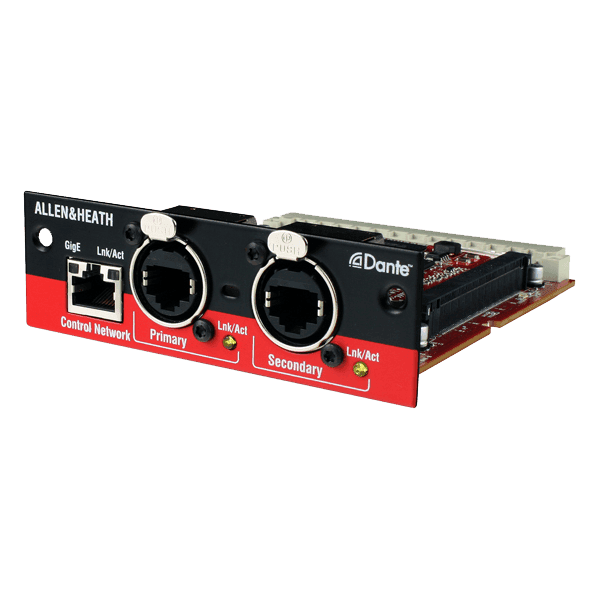

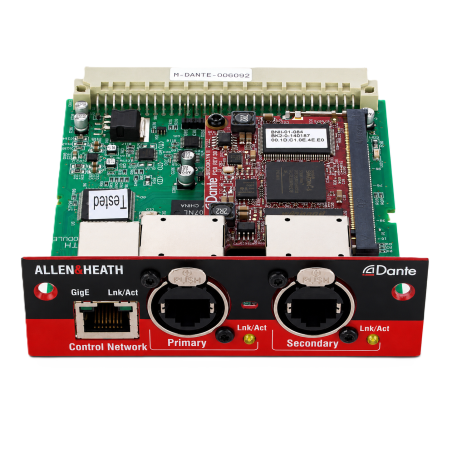

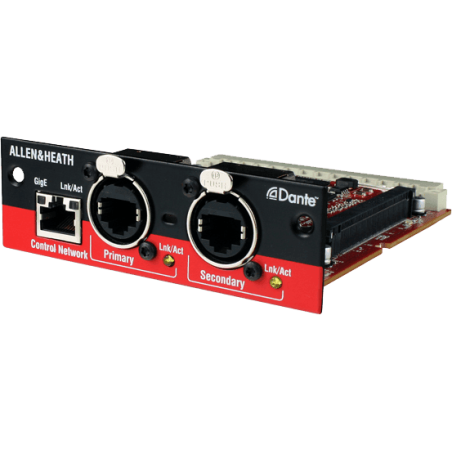

• Ports etherCon robustes pour les flux primaire et secondaire, adaptés aux environnements scéniques
• Port de contrôle RJ45 dédié pour la gestion et la configuration réseau

Informations techniques Allen & Heath M-DANTE

• Protocole audionumérique : Dante développé par Audinate
• Nombre de canaux : 64 entrées et 64 sorties simultanées
• Fréquence d'échantillonnage : 48 kHz
• Connecteurs réseau audio : deux ports etherCon (flux primaire et secondaire)
• Connecteur de contrôle : un port RJ45
• Câblage requis : câble CAT5 Ethernet standard
• Compatibilité directe : consoles et racks iLive, iDR, GLD
• Compatibilité étendue : système dLive via carte M-DL-ADAPT
• Couleur du module : noir

Les points clés du M-DANTE Allen & Heath

Intégration réseau Dante avec la carte Allen & Heath M-DANTE

La carte Allen & Heath M-DANTE exploite le protocole Dante développé par Audinate pour distribuer jusqu'à 64 canaux audio bidirectionnels sur une infrastructure réseau Ethernet standard. Cette technologie audionumérique repose sur des câbles CAT5 et des composants réseau courants, ce qui permet de déployer un réseau audio performant sans recourir à du câblage propriétaire coûteux. Les flux audio et les données de contrôle circulent sur le même réseau avec une latence inférieure à la milliseconde, garantissant une synchronisation précise entre les différents équipements connectés. Cette approche simplifie considérablement le câblage en environnement scénique ou en installation fixe, tout en maintenant une qualité audio professionnelle certifiée par le standard Dante.

Compatibilité étendue avec les consoles Allen & Heath iLive, iDR, GLD et dLive

La M-DANTE s'installe directement dans les systèmes iLive, iDR et GLD d'Allen & Heath sans nécessiter d'adaptateur supplémentaire, ce qui facilite la mise à niveau d'un parc existant vers le réseau Dante. Pour les utilisateurs du système dLive, la carte se connecte via un module M-DL-ADAPT installé sur n'importe quel port d'entrée/sortie disponible, offrant ainsi une flexibilité de déploiement appréciable. Cette compatibilité étendue permet aux techniciens son de faire cohabiter plusieurs générations de consoles Allen & Heath sur un même réseau audionumérique. En contexte de tournée ou de festival, cette interopérabilité réduit le temps de configuration et facilite le partage de ressources audio entre différentes régies.

Split numérique et enregistrement multipiste via la M-DANTE

La carte M-DANTE permet de réaliser un split numérique des signaux audio, une fonctionnalité essentielle pour distribuer les mêmes sources vers plusieurs consoles de mixage sans perte de qualité. En studio mobile ou en captation live, les 64 canaux bidirectionnels autorisent un enregistrement multipiste direct sur ordinateur via le réseau Dante, éliminant le besoin d'interfaces audio supplémentaires. La redondance assurée par les ports etherCon primaire et secondaire garantit la continuité du signal en cas de défaillance d'un lien réseau. Cette architecture répond aux exigences des productions professionnelles où la fiabilité et la flexibilité du routage audio sont des critères déterminants pour les ingénieurs du son.

Connectique et fiabilité de la carte réseau Allen & Heath M-DANTE

La M-DANTE dispose de deux ports etherCon pour les flux audio primaire et secondaire, offrant une redondance réseau native qui sécurise la transmission des signaux en situation de spectacle vivant. Le port de contrôle RJ45 dédié permet la configuration et la supervision du module indépendamment du flux audio, ce qui simplifie la gestion technique. Les connecteurs etherCon, conçus pour résister aux contraintes mécaniques des environnements scéniques, assurent une connexion fiable même lors de montages et démontages répétés. Cette robustesse de connectique, associée à la stabilité du protocole Dante, fait de la M-DANTE un composant de confiance pour les installations permanentes comme pour les configurations de tournée.

Pourquoi choisir le protocole Dante pour son réseau audio Allen & Heath ?

Le protocole Dante s'est imposé comme un standard de l'industrie audionumérique grâce à sa compatibilité Ethernet, sa latence inférieure à la milliseconde et sa capacité à transporter simultanément de nombreux canaux audio et des données de contrôle. En choisissant la carte M-DANTE pour un système Allen & Heath, les utilisateurs accèdent à un écosystème ouvert permettant l'interconnexion avec des équipements de marques tierces également compatibles Dante. Le câblage CAT5 standard réduit considérablement les coûts d'infrastructure par rapport aux solutions propriétaires, tout en offrant des distances de transmission supérieures au câblage analogique traditionnel. Energyson accompagne les professionnels dans le dimensionnement et la configuration de leurs réseaux Dante pour garantir des performances optimales.

Comment intégrer la M-DANTE dans un système dLive Allen & Heath ?

Pour utiliser la carte M-DANTE avec le système dLive, il est nécessaire de disposer d'un module d'adaptation M-DL-ADAPT installé sur l'un des ports d'entrée/sortie du rack dLive. La carte se glisse ensuite dans le M-DL-ADAPT et donne accès à 64 canaux Dante bidirectionnels à 48 kHz. La configuration des routages s'effectue via le logiciel Dante Controller sur le réseau, tandis que la gestion des canaux d'entrée et de sortie reste accessible depuis la surface de contrôle dLive. Energyson recommande de vérifier la compatibilité du firmware du système dLive avant l'installation et propose un accompagnement technique pour la mise en réseau complète des équipements.

Notre avis d'expert Energyson sur M-DANTE

La carte M-DANTE d'Allen & Heath constitue une solution fiable pour intégrer le protocole Dante aux systèmes de mixage iLive, iDR, GLD et dLive. En conditions réelles, la stabilité du flux audio sur les 64 canaux bidirectionnels ne montre aucune faiblesse, même lors de configurations complexes impliquant plusieurs racks et consoles sur le même réseau. La redondance via les deux ports etherCon assure une sécurité appréciable en situation de spectacle vivant, un point que les techniciens en tournée apprécient particulièrement. La qualité de fabrication du module est conforme aux standards Allen & Heath, avec des connecteurs robustes et un format d'insertion simple.

Face à des solutions concurrentes comme les cartes Dante proposées par Yamaha pour la série Rio, la M-DANTE se distingue par sa compatibilité transversale avec plusieurs générations de consoles Allen & Heath, ce qui en fait un investissement pertinent pour les parcs matériels mixtes. Elle convient parfaitement aux ingénieurs du son en tournée, aux prestataires événementiels gérant plusieurs régies simultanées et aux installations fixes nécessitant un réseau audio étendu. Pour les utilisateurs de systèmes dLive, il faut simplement prévoir le module M-DL-ADAPT en complément. Energyson conseille cette carte aux professionnels recherchant une intégration Dante native et fiable dans l'écosystème Allen & Heath.

"La M-DANTE simplifie considérablement le déploiement réseau Dante sur nos installations Allen & Heath, avec une stabilité remarquable en conditions de direct." – Julien, technicien réseau audio, Energyson (intégration audionumérique et systèmes Dante)
