Allen & Heath
M-DL-ADAPT

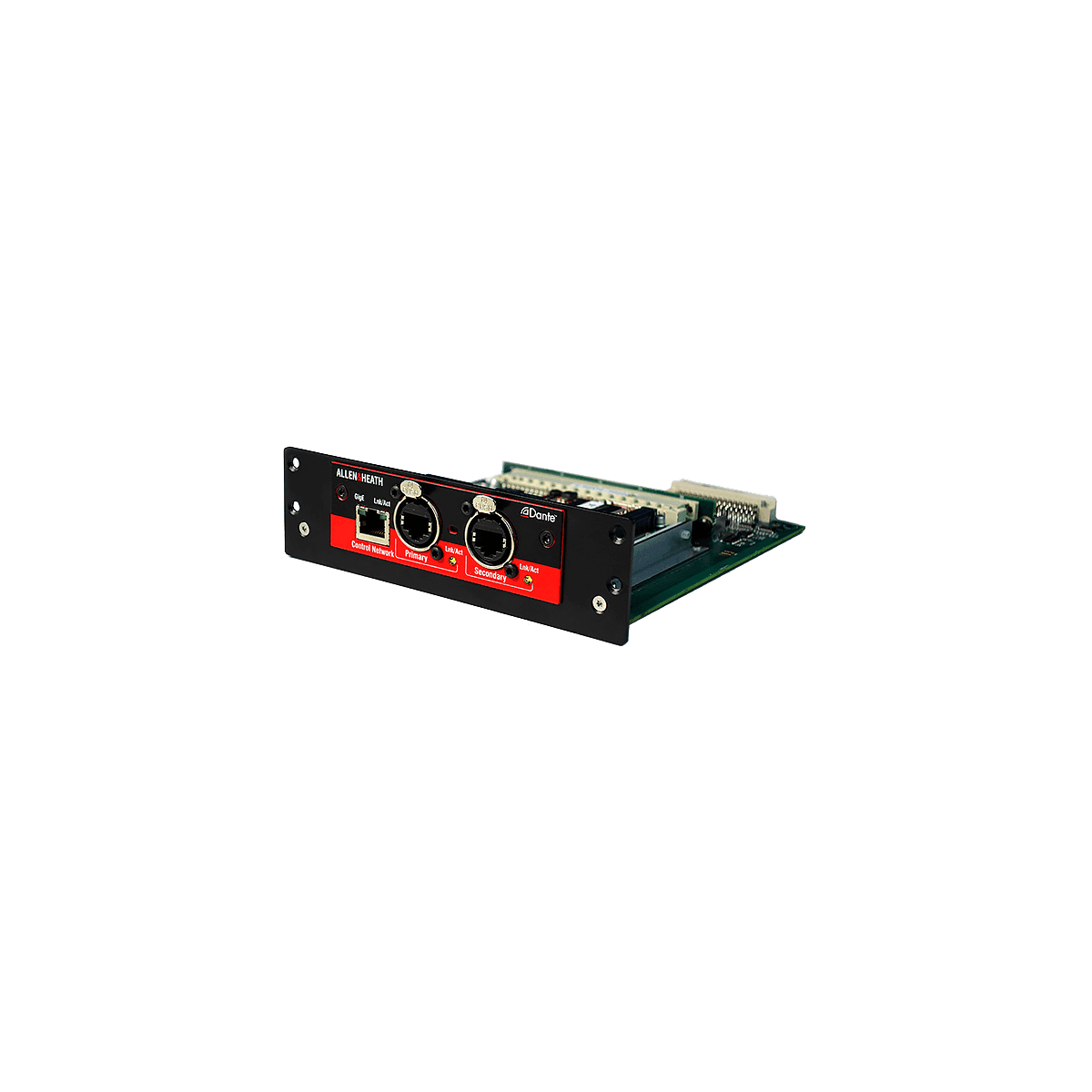

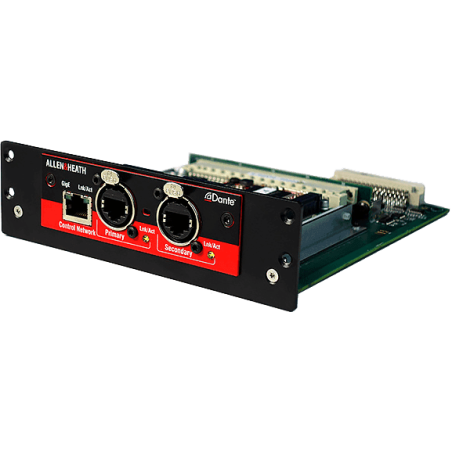

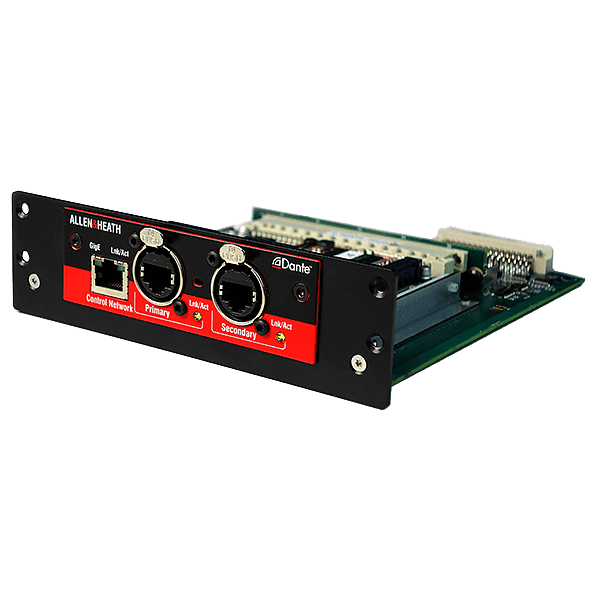

Module d’interface Allen & Heath M-DL-ADAPT

Caractéristiques Allen & Heath M-DL-ADAPT

• Ajoute la compatibilité avec la majorité des cartes audio réseau GLD et iLive.
• S’insère dans un port d’entrée/sortie d’un MixRack ou d’une Surface dLive.
• Facilite l’évolution d’une configuration dLive Classe S ou Classe C.
• Assure une conversion transparente de la fréquence d’échantillonnage.
• Permet l’interconnexion avec des consoles tierces utilisant Dante ou MADI.
• Centralise jusqu’à 64 canaux d’entrée et 64 canaux de sortie.
• Préserve l’utilisation de cartes audio réseau provenant des gammes iLive et GLD.

Informations techniques Allen & Heath M-DL-ADAPT

• Interface audio bidirectionnelle de 64 x 64 canaux.
• Fonctionnement à une fréquence d’échantillonnage de 48 kHz.
• Installation dans un port d’entrée/sortie dLive.
• Compatibilité avec les MixRack dLive Classe S et Classe C.
• Compatibilité avec les Surfaces dLive Classe S et Classe C.
• Prise en charge des cartes M-DANTE, M-WAVES, M-ACE et M-MADI.
• Compatibilité avec les systèmes Allen & Heath iLive et GLD.
• Compatibilité avec la majorité des consoles tierces Dante et MADI.
• Conversion de fréquence d’échantillonnage intégrée au module.
• Absence de limiteur.
• Absence de marqueurs de localisation.

Les points clés du M-DL-ADAPT Allen & Heath

Architecture audio réseau du module Allen & Heath M-DL-ADAPT

Le module Allen & Heath M-DL-ADAPT constitue une interface d’adaptation destinée aux systèmes de mixage dLive. Son architecture prend en charge 64 canaux d’entrée et 64 canaux de sortie à 48 kHz, ce qui permet de transférer un nombre important de signaux au sein d’un réseau audio professionnel. Il s’intègre dans un port d’entrée/sortie disponible sur un MixRack ou une Surface dLive Classe S ou Classe C. Cette implantation directe évite d’ajouter une interface externe distincte et contribue à maintenir une configuration cohérente. Les capacités annoncées par Allen & Heath fournissent une base factuelle pour dimensionner les échanges audio et vérifier le nombre de canaux requis avant l’installation.

Cette interface dLive est conçue pour accueillir la majorité des cartes audio réseau provenant des environnements GLD et iLive. Les références explicitement indiquées comprennent les cartes M-DANTE, M-WAVES, M-ACE et M-MADI. L’utilisateur peut ainsi conserver certains équipements déjà disponibles lors de l’évolution vers une architecture dLive. Cette compatibilité facilite la transition entre plusieurs générations de systèmes Allen & Heath et limite le remplacement immédiat des cartes concernées. Avant la mise en service, la référence précise de chaque carte et le port disponible doivent être vérifiés. L’analyse de configuration par un spécialiste Energyson permet de contrôler la cohérence entre la console, le protocole réseau, les canaux nécessaires et l’infrastructure audio existante.

Pourquoi utiliser le M-DL-ADAPT dans un système dLive Allen & Heath ?

Le M-DL-ADAPT répond principalement au besoin d’intégrer des cartes audio réseau iLive ou GLD dans une infrastructure dLive. Cette fonction est utile lorsqu’un utilisateur possède déjà une carte M-DANTE, M-WAVES, M-ACE ou M-MADI et souhaite faire évoluer son système sans abandonner immédiatement cette connectique. L’adaptateur prend place dans un port d’entrée/sortie du MixRack ou de la Surface, selon l’organisation retenue. Cette approche modulaire facilite l’adaptation du système aux besoins d’une régie, d’une installation fixe ou d’un environnement de production. Le bénéfice concret réside dans la continuité de compatibilité entre plusieurs plateformes Allen & Heath et dans la gestion centralisée de 64 x 64 canaux à 48 kHz.

Le module peut également servir d’élément de liaison avec la majorité des consoles tierces fonctionnant selon les protocoles Dante ou MADI. Il ne transforme toutefois pas toutes les cartes ni tous les protocoles en solutions universellement compatibles : la compatibilité annoncée concerne la majorité des cartes GLD et iLive, et non leur totalité. L’absence de limiteur indique aussi que le traitement dynamique doit être assuré par d’autres éléments du système. Le M-DL-ADAPT doit donc être choisi à partir du protocole utilisé, de la carte installée et du nombre de canaux nécessaires. Une vérification technique Energyson permet de distinguer la compatibilité réseau de la compatibilité mécanique et fonctionnelle de chaque configuration.

Comment fonctionne la conversion à 48 kHz du M-DL-ADAPT ?

L’Allen & Heath M-DL-ADAPT fonctionne avec une interface 64 x 64 canaux à 48 kHz. Lorsque les équipements reliés n’utilisent pas exactement la même organisation de fréquence d’échantillonnage, le module réalise la conversion de manière transparente. Cette fonction permet de maintenir la compatibilité avec les systèmes iLive et GLD, tout en facilitant les échanges avec la majorité des consoles tierces basées sur Dante ou MADI. L’utilisateur n’a donc pas à ajouter un convertisseur de fréquence distinct pour la fonction décrite. Le module assure cette adaptation au sein de l’interface, ce qui simplifie le chemin du signal et l’intégration des cartes audio réseau concernées dans un environnement dLive.

La conversion transparente ne remplace pas la préparation du réseau audio. Le nombre de canaux, le protocole de transport, la carte utilisée et l’organisation des entrées et sorties restent à définir avant l’exploitation. La fréquence annoncée est de 48 kHz ; aucune autre fréquence de fonctionnement native n’est indiquée dans les informations fournies. Le système doit donc être conçu autour de cette donnée. Les utilisateurs de Dante, MADI, ACE ou Waves doivent également contrôler les caractéristiques de leurs autres appareils. Cette méthode de validation réduit les risques d’incompatibilité et permet à un technicien Energyson d’établir une configuration fondée sur les spécifications disponibles plutôt que sur une simple correspondance de connecteurs.

Installation et évolutivité du module dLive M-DL-ADAPT

Le M-DL-ADAPT s’installe dans n’importe quel port d’entrée/sortie compatible d’un MixRack ou d’une Surface dLive Classe S ou Classe C. Cette souplesse de positionnement permet d’adapter l’intégration à l’architecture de la régie et aux ports encore disponibles. Le module est destiné à rendre le système dLive plus modulaire en ajoutant la prise en charge de cartes audio réseau provenant des gammes iLive et GLD. La procédure exacte de montage n’étant pas détaillée dans les informations fournies, l’installation doit respecter la documentation du système dLive et les contraintes propres à la carte choisie. La disponibilité du port et la compatibilité de la référence doivent être confirmées avant toute intervention.

L’évolutivité apportée par l’adaptateur concerne principalement les protocoles et les cartes que le système peut recevoir. Une installation peut ainsi intégrer une carte M-DANTE pour un réseau Dante, une M-MADI pour une liaison MADI, une M-ACE ou une M-WAVES selon les besoins annoncés. Le module ne comporte ni limiteur ni marqueurs de localisation : ces fonctions ne doivent donc pas être attendues de l’interface. Sa mission reste l’adaptation et le transport audio multicanal à 48 kHz. Pour une exploitation fiable, Energyson recommande de documenter les cartes installées, les ports utilisés, les flux 64 x 64 et les équipements tiers reliés avant la mise en service.

Notre avis d’expert Energyson sur M-DL-ADAPT

Le M-DL-ADAPT présente un intérêt technique précis pour les utilisateurs qui souhaitent conserver des cartes réseau Allen & Heath issues des systèmes iLive ou GLD lors d’une migration vers dLive. L’interface 64 x 64 canaux à 48 kHz offre une capacité clairement définie, tandis que la conversion transparente de fréquence d’échantillonnage simplifie les échanges entre les équipements concernés. Son installation dans un port d’entrée/sortie de MixRack ou de Surface évite l’ajout d’un boîtier externe. En revanche, il faut contrôler la référence exacte de la carte, car Allen & Heath annonce une compatibilité avec la majorité des cartes et non avec toutes les références.

Aucune donnée sur un produit concurrent précis n’a été fournie, ce qui ne permet pas d’établir une comparaison chiffrée ou fonctionnelle fiable avec une autre marque. Par rapport à l’installation directe d’une carte dLive dédiée, le M-DL-ADAPT se distingue surtout par la possibilité de réutiliser certaines cartes M-DANTE, M-WAVES, M-ACE ou M-MADI provenant des plateformes précédentes. Il convient particulièrement aux exploitants de systèmes iLive ou GLD, aux intégrateurs et aux techniciens disposant déjà de ces interfaces. Pour une nouvelle installation sans carte existante, le choix doit être comparé à celui d’une carte dLive native selon le protocole, les ports disponibles et l’évolution prévue.

"Le M-DL-ADAPT est pertinent lorsqu’une installation dLive doit conserver des cartes iLive ou GLD tout en maintenant 64 x 64 canaux à 48 kHz." – Nicolas, conseiller technique, Energyson (réseaux audio numériques)
