Audiophony
UHF410-Ant-Boost

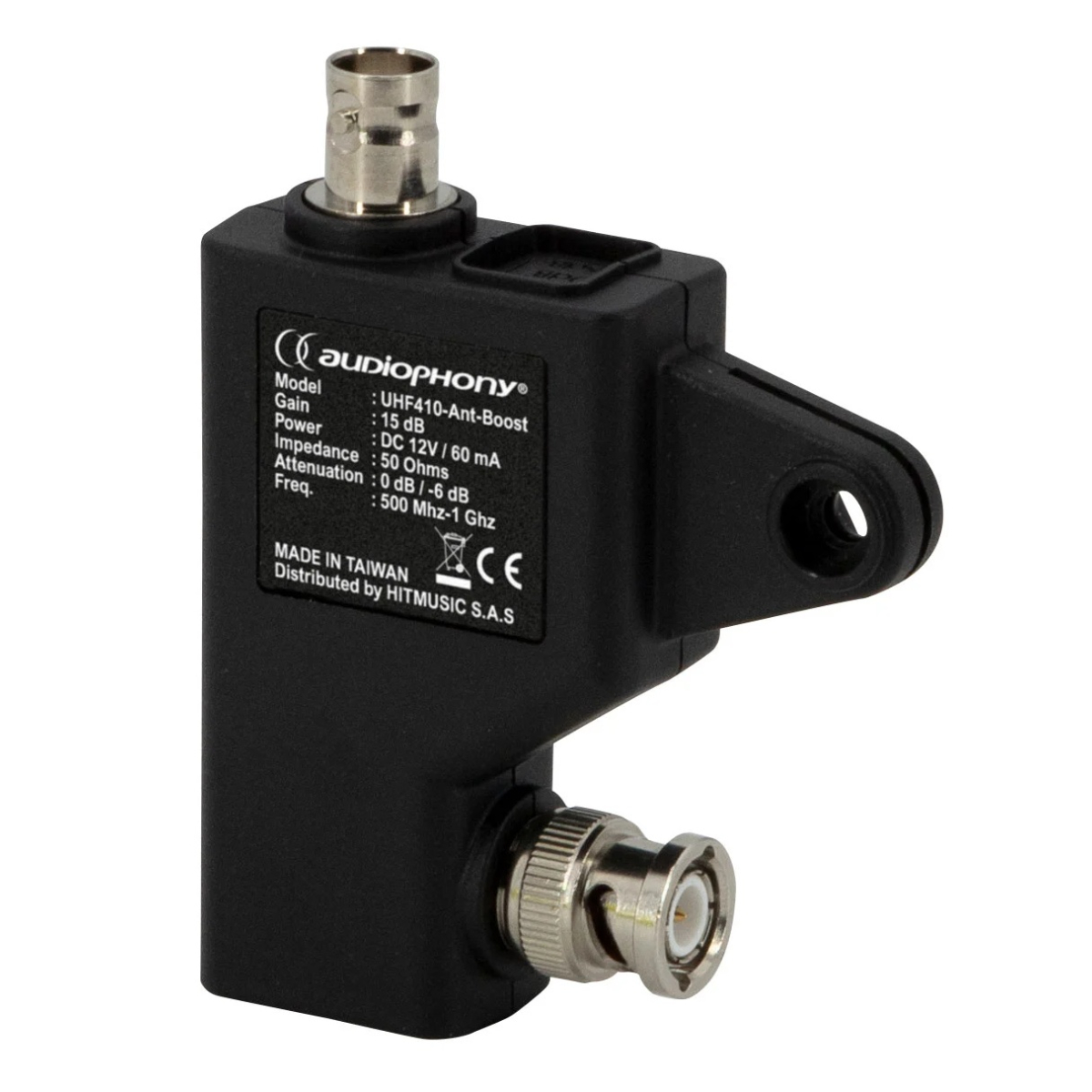

Booster de signal Audiophony UHF410-Ant-Boost

Caractéristiques Audiophony UHF410-Ant-Boost

• Amplification du signal UHF jusqu'à 15 dB pour une portée étendue
• Sélecteur de gain intégré permettant de basculer entre 0 dB et -6 dB selon les conditions
• Compatibilité directe avec l'antenne Audiophony UHF410-Ant
• Connecteur BNC standard pour une connexion rapide et fiable
• Format compact facilitant l'intégration dans les racks et installations existantes
• Couverture fréquentielle large de 500 MHz à 1 GHz adaptée aux systèmes sans fil professionnels
• Faible consommation électrique de 60 mA pour une alimentation simplifiée

Informations techniques Audiophony UHF410-Ant-Boost

• Gamme de fréquences couverte : 500 MHz à 1 GHz
• Gain nominal : 15 dB avec tolérance de ± 1 dB
• Impédance d'entrée et de sortie : 50 Ω
• Sélecteur de gain à deux positions : 0 dB et -6 dB
• Connecteur de type BNC
• Alimentation requise : courant continu 12 V
• Consommation : 60 mA
• Dimensions du boîtier : 65 x 40 x 20 mm

Les points clés du UHF410-Ant-Boost Audiophony

Amplification UHF et portée du signal avec le booster Audiophony UHF410-Ant-Boost

Le booster Audiophony UHF410-Ant-Boost apporte un gain de 15 dB au signal capté par l'antenne UHF410-Ant. Cette amplification permet de compenser les pertes liées aux longueurs de câble coaxial ou aux environnements où les obstacles physiques atténuent la propagation des ondes radio. En couvrant la bande de fréquences de 500 MHz à 1 GHz, ce booster prend en charge l'ensemble des canaux utilisés par les systèmes de microphones sans fil, les systèmes in-ear monitor et les liaisons audio UHF professionnelles. L'impédance de 50 Ω garantit une adaptation correcte avec les câbles et antennes standards du marché, évitant les pertes par désadaptation et les réflexions de signal indésirables.

Dans les configurations où la distance entre le récepteur et l'antenne déportée dépasse plusieurs mètres, le signal subit une atténuation naturelle dans le câble coaxial. Le UHF410-Ant-Boost intervient en amont pour rehausser le niveau du signal avant qu'il ne parvienne au récepteur, améliorant ainsi le rapport signal sur bruit. Cette approche réduit les risques de décrochages audio et de parasites pendant les prestations live, les conférences ou les captations en milieu professionnel. Audiophony propose ce booster comme un accessoire complémentaire fiable pour sécuriser les liaisons sans fil sur les installations de moyenne et grande envergure.

Sélecteur de gain du booster Audiophony UHF410-Ant-Boost : adaptation selon l'environnement

Le sélecteur de gain intégré au UHF410-Ant-Boost permet de choisir entre deux niveaux d'amplification : le gain nominal de 15 dB ou un niveau réduit de 9 dB (position -6 dB). Cette fonctionnalité est particulièrement utile lorsque la longueur de câble entre l'antenne et le récepteur varie d'une installation à l'autre. Dans les configurations courtes où l'atténuation du câble reste faible, la position -6 dB évite de sur-amplifier le signal, ce qui pourrait provoquer une saturation de l'étage d'entrée du récepteur. Ce réglage permet d'optimiser la qualité de la liaison sans fil selon chaque contexte d'utilisation.

En pratique, un technicien son ou un installateur peut ajuster le sélecteur de gain directement sur le boîtier avant de fixer le booster dans le rack ou sur le support d'antenne. Cette souplesse d'utilisation fait du UHF410-Ant-Boost un accessoire polyvalent, adapté aussi bien aux petites salles de conférence qu'aux grandes scènes de spectacle. L'accès au sélecteur reste simple et ne nécessite aucun outil, ce qui facilite les ajustements rapides lors des phases de soundcheck ou de mise en place technique sur site.

Installation et connectique BNC du booster de signal Audiophony UHF410-Ant-Boost

Le booster UHF410-Ant-Boost utilise un connecteur BNC, standard répandu dans le domaine de la sonorisation professionnelle et de la diffusion broadcast. Ce type de connecteur offre un verrouillage mécanique par quart de tour qui assure un maintien stable, même en cas de vibrations ou de manipulations lors du montage et du démontage. Le raccordement entre l'antenne UHF410-Ant et le booster s'effectue sans soudure ni adaptateur supplémentaire, à condition d'utiliser des câbles coaxiaux 50 Ω terminés en BNC. Cette compatibilité directe simplifie la mise en place et réduit les sources potentielles de perte de signal.

L'alimentation du booster en courant continu 12 V avec une consommation de seulement 60 mA permet d'utiliser un bloc d'alimentation compact ou une alimentation déjà présente dans le rack. Les dimensions réduites du boîtier (65 x 40 x 20 mm) autorisent une fixation discrète à proximité de l'antenne ou du récepteur, selon la configuration choisie par l'installateur. Cette compacité est un atout pour les installations permanentes comme pour les régies mobiles où l'espace disponible est limité.

Compatibilité et intégration du UHF410-Ant-Boost dans les systèmes sans fil Audiophony

Le UHF410-Ant-Boost a été conçu par Audiophony pour fonctionner en complément de l'antenne déportée UHF410-Ant. Cette combinaison permet de centraliser la réception des signaux UHF en un point optimal tout en compensant les pertes de câble. Dans un système composé de plusieurs récepteurs sans fil Audiophony, le booster peut être inséré sur chaque ligne d'antenne pour homogénéiser les niveaux de réception. La bande passante de 500 MHz à 1 GHz couvre les fréquences utilisées par la gamme de microphones et systèmes in-ear Audiophony, assurant une compatibilité complète au sein de l'écosystème de la marque.

Pour les techniciens et installateurs qui gèrent des parcs de matériel audio sans fil, le UHF410-Ant-Boost représente une solution simple pour fiabiliser les transmissions sans modifier l'architecture globale du système. Il s'insère entre l'antenne et le récepteur sans nécessiter de reconfiguration logicielle ou de changement de fréquence. Cette approche plug-and-play est appréciée dans les contextes de prestation événementielle où le temps de montage est contraint et où la fiabilité de la liaison audio ne tolère aucun compromis.

Pourquoi utiliser un booster de signal UHF pour les installations sans fil professionnelles ?

Dans les environnements professionnels tels que les salles de spectacle, les centres de conférence ou les plateaux de tournage, la distance entre les émetteurs sans fil et les récepteurs peut engendrer des pertes de signal significatives. Un booster de signal UHF comme le Audiophony UHF410-Ant-Boost compense ces pertes en amplifiant le signal capté par l'antenne avant qu'il ne transite dans le câble coaxial. Cette amplification en tête de ligne préserve le rapport signal sur bruit et limite les interférences. Sans booster, les câbles longs de 10 mètres ou plus peuvent atténuer le signal au point de provoquer des coupures audio intermittentes.

L'utilisation d'un booster est recommandée chaque fois que l'antenne est déportée du récepteur, ce qui est courant dans les installations où les récepteurs sont centralisés dans un rack technique éloigné de la zone de couverture. Le gain de 15 dB du UHF410-Ant-Boost est calibré pour compenser les pertes typiques des câbles coaxiaux standards sur des longueurs courantes en sonorisation événementielle et en installation fixe. Energyson recommande cet accessoire pour toute configuration où la qualité de la réception sans fil est une priorité.

Comment installer le booster Audiophony UHF410-Ant-Boost sur un système d'antenne déportée ?

L'installation du UHF410-Ant-Boost s'effectue en intercalant le booster entre l'antenne UHF410-Ant et le câble coaxial relié au récepteur. Le connecteur BNC de l'antenne se branche directement sur l'entrée du booster, puis un câble coaxial BNC relie la sortie du booster au récepteur sans fil. Il suffit ensuite de raccorder l'alimentation DC 12 V au booster. Le sélecteur de gain doit être positionné selon la longueur du câble : position 0 dB pour les câbles courts (moins de 5 mètres environ), position nominale pour les câbles plus longs où l'atténuation est plus importante.

Le boîtier compact du UHF410-Ant-Boost peut être fixé directement sur le pied d'antenne, sur le mât ou dans le rack à proximité des récepteurs, selon la configuration retenue. Energyson conseille de placer le booster au plus près de l'antenne pour maximiser l'efficacité de l'amplification, car le signal est alors amplifié avant de parcourir la longueur du câble. Cette méthode d'installation respecte les bonnes pratiques en matière de distribution de signal RF et contribue à la stabilité des liaisons audio sans fil.

Notre avis d'expert Energyson sur le UHF410-Ant-Boost

Le Audiophony UHF410-Ant-Boost remplit parfaitement sa fonction de booster de ligne pour les systèmes d'antenne déportée. Avec un gain de 15 dB et une tolérance de ± 1 dB, l'amplification reste stable et prévisible, ce qui facilite le calibrage des installations. Le sélecteur de gain est un ajout pertinent que l'on ne retrouve pas toujours sur les boosters concurrents dans cette gamme de prix, comme certains modèles de la série UABIAST de Shure qui nécessitent une alimentation par le câble coaxial. Le format compact du boîtier et la connectique BNC standard en font un accessoire qui s'intègre sans difficulté dans les parcs de matériel existants.

Ce booster convient particulièrement aux techniciens son en prestation événementielle et aux installateurs qui gèrent des systèmes sans fil avec des antennes déportées sur des distances de câble significatives. Pour les utilisateurs de la gamme UHF410 d'Audiophony, il constitue un complément logique qui sécurise la chaîne de réception RF sans complexifier l'installation. Energyson recommande le UHF410-Ant-Boost pour les configurations où la fiabilité du signal sans fil est essentielle, notamment en sonorisation de spectacle, en conférence et en installation audiovisuelle permanente. Son rapport fonctionnalité/encombrement en fait un outil de travail apprécié par les professionnels du son.

"Le UHF410-Ant-Boost corrige efficacement les pertes de câble sur les antennes déportées, un accessoire indispensable pour fiabiliser les systèmes sans fil Audiophony en configuration événementielle." – Julien, technicien son, Energyson (systèmes sans fil et distribution RF)

FAQ sur le booster de signal Audiophony UHF410-Ant-Boost
