UHF410-Ant-CeilingF5
Le Audiophony UHF410-Ant-CeilingF5 est une antenne plafonnier avec booster de signal destinée aux installations sans fil fonctionnant entre 510 et 600 MHz. Son gain de 9 dB à 500 MHz contribue à renforcer la réception du signal dans une configuration adaptée. Son impédance de 50 ohms facilite son intégration à une liaison coaxiale compatible. Le montage nécessite un perçage de 38 mm et accepte une épaisseur de plafond maximale de 15 mm. L’alimentation de 8 à 12 V continu transite par le câble coaxial, ce qui limite le besoin de câblage supplémentaire au point d’installation. Cette antenne Audiophony convient aux intégrations discrètes au plafond recherchant réception UHF, couverture radio, installation fixe, connectique coaxiale et gain actif dans la plage indiquée.
Informations
Garantie : 2 ans
Avis clients :
Code produit : UHF410ANTCEILF5
Pour plus d'informations
Cliquez ici
Besoin d'aide ? Appelez le service client au 09.70.37.00.10
100% Français
LIVRAISON GRATUITE A PARTIR DE 99€
14 JOURS SATISFAIT OU REMBOURSÉ
PAYEZ EN 4 FOIS SANS FRAIS
Description UHF410-Ant-CeilingF5

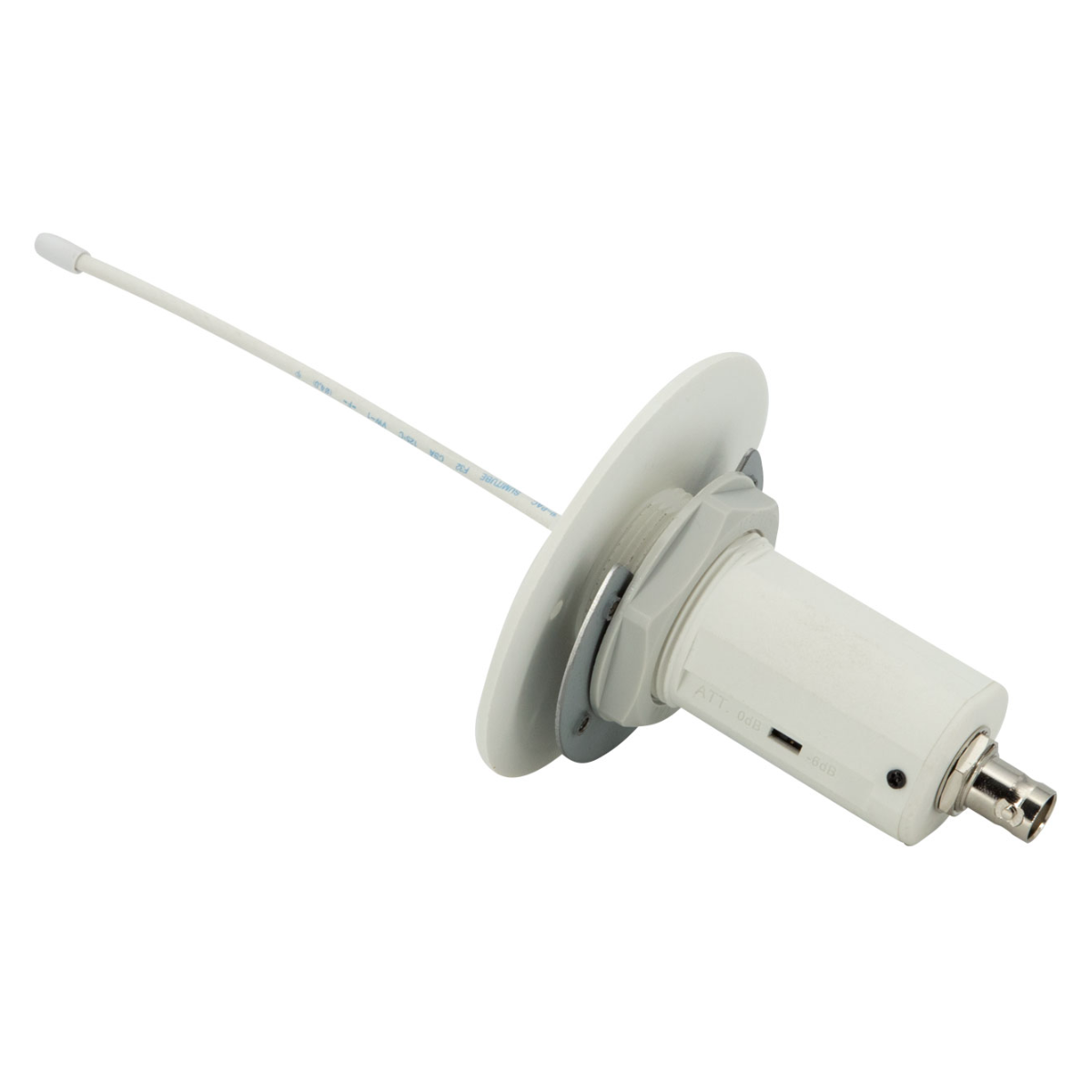

Antenne plafonnier Audiophony UHF410-Ant-CeilingF5
| Plage de fréquences | 510 à 600 MHz |
|---|---|
| Gain à 500 MHz | 9 dB |
| Impédance | 50 Ω |
| Épaisseur du plafond | 15 mm maximum |
|---|---|
| Diamètre de montage | 38 mm |
| Tension continue | 8 à 12 V |
Caractéristiques Audiophony UHF410-Ant-CeilingF5
- Booster de signal intégré pour soutenir la réception dans la plage de fréquences indiquée.
- Installation encastrée au plafond pour limiter l’encombrement visible.
- Alimentation transmise par le câble coaxial afin de regrouper alimentation et liaison.
- Format prévu pour un diamètre de montage de 38 mm.
- Compatibilité avec les plafonds d’une épaisseur maximale de 15 mm.
- Impédance de 50 Ω adaptée à une chaîne coaxiale présentant la même impédance.
Informations techniques Audiophony UHF410-Ant-CeilingF5
- Gamme de fréquences : 510 à 600 MHz.
- Gain : 9 dB à 500 MHz.
- Impédance : 50 Ω.
- Épaisseur maximale du plafond : 15 mm.
- Diamètre de montage : 38 mm.
- Tension d’alimentation : 8 à 12 V continu.
- Mode d’alimentation : par le câble coaxial.
Les points clés du UHF410-Ant-CeilingF5 Audiophony
- Plage UHF comprise entre 510 et 600 MHz.
- Gain annoncé de 9 dB à 500 MHz.
- Impédance coaxiale de 50 Ω.
- Alimentation de 8 à 12 V continu par coaxial.
- Montage encastré dans une ouverture de 38 mm.
- Installation compatible avec un plafond de 15 mm maximum.
- Implantation discrète adaptée aux installations fixes.
Installation de l’antenne plafonnier Audiophony UHF410-Ant-CeilingF5
L’installation du Audiophony UHF410-Ant-CeilingF5 nécessite une ouverture de montage de 38 mm et un plafond dont l’épaisseur ne dépasse pas 15 mm. Ces deux dimensions doivent être vérifiées avant tout perçage. Le choix de l’emplacement doit également permettre le passage du câble coaxial et l’accès à la partie arrière de l’antenne. Une préparation précise du support limite les contraintes mécaniques et facilite une intégration régulière dans une installation fixe destinée à la réception UHF.
L’antenne reçoit son alimentation de 8 à 12 V continu par le câble coaxial. Le matériel raccordé doit donc être capable de transmettre cette tension selon le principe prévu par l’installation. L’impédance de 50 Ω doit être respectée sur la liaison afin de maintenir une cohérence électrique entre l’antenne, le câble et les appareils associés. Une vérification par un technicien Energyson peut aider à contrôler la fréquence utilisée, l’alimentation disponible et la compatibilité du réseau coaxial avant la mise en service.
Pourquoi choisir une antenne Audiophony avec booster de signal intégré ?
Le booster intégré du UHF410-Ant-CeilingF5 fournit un gain annoncé de 9 dB à 500 MHz. Cette caractéristique peut contribuer à renforcer le niveau du signal reçu dans une configuration correctement dimensionnée. Contrairement à une antenne plafonnier passive comparable, ce modèle nécessite une alimentation continue comprise entre 8 et 12 V. Le gain actif constitue donc un avantage lorsque l’installation est compatible, mais il impose de vérifier la présence d’une alimentation transmise par le câble coaxial.
Cette architecture regroupe la réception UHF et l’alimentation sur une même liaison coaxiale. Elle peut réduire le nombre de câbles nécessaires à proximité du point de montage, tout en conservant une implantation discrète au plafond. Le bénéfice dépend toutefois de la fréquence réellement utilisée, de la qualité du câble, de son impédance et du matériel raccordé. L’expertise Energyson permet d’examiner ces paramètres factuels afin d’éviter une association avec un système fonctionnant hors de la plage de 510 à 600 MHz.
Compatibilité radio et coaxiale du Audiophony UHF410-Ant-CeilingF5
La compatibilité radio du UHF410-Ant-CeilingF5 repose d’abord sur sa gamme de fréquences de 510 à 600 MHz. Le système sans fil associé doit fonctionner dans cette plage pour que l’antenne puisse être envisagée. La mention générale 520–610 MHz figurant dans l’intitulé fourni diffère de la fiche technique détaillée, qui indique 510–600 MHz. Pour une intégration prudente, la plage technique détaillée de 510 à 600 MHz doit être retenue tant qu’aucune autre confirmation du fabricant n’est disponible.
La liaison doit également présenter une impédance de 50 Ω et transmettre une alimentation continue comprise entre 8 et 12 V par le câble coaxial. Un appareil dépourvu de cette alimentation ne pourra pas alimenter directement le booster selon les informations fournies. La longueur maximale du câble, le type de connecteur et le nombre d’antennes prises en charge ne sont pas précisés. Un conseiller Energyson peut donc vérifier la cohérence de la chaîne à partir des références exactes du récepteur, du répartiteur et du câble utilisés.
Comment exploiter le gain de 9 dB de l’antenne Audiophony ?
Le gain annoncé de 9 dB est spécifié à 500 MHz. Cette fréquence se situe légèrement sous la plage détaillée de 510 à 600 MHz communiquée pour le produit, ce qui doit être pris en compte lors de l’analyse technique. Aucune courbe de gain sur l’ensemble de la bande n’est fournie. Il n’est donc pas possible d’affirmer que le gain reste identique à toutes les fréquences. Le positionnement, le câble, les pertes de liaison et l’environnement radio influencent également le résultat obtenu dans une installation réelle.
Pour exploiter cette antenne, il convient de vérifier la fréquence du système, l’impédance de 50 Ω et la présence de l’alimentation coaxiale requise. Le booster ne compense pas nécessairement une fréquence incompatible, un câble inadapté ou une implantation défavorable. Par rapport à une antenne passive de plafond, le UHF410-Ant-CeilingF5 ajoute une amplification active, mais aussi une contrainte d’alimentation. L’analyse d’un technicien Energyson peut aider à distinguer les besoins de couverture, les pertes de câble et la compatibilité réelle de la chaîne UHF.
Notre avis d’expert Energyson sur UHF410-Ant-CeilingF5
Sur le plan technique, le Audiophony UHF410-Ant-CeilingF5 se distingue par son format plafonnier, son booster intégré et son alimentation de 8 à 12 V continu transmise par coaxial. Le diamètre de montage de 38 mm et la limite de 15 mm pour l’épaisseur du plafond facilitent la préparation d’une installation encastrée lorsque le support respecte ces mesures. Son impédance de 50 Ω correspond à une liaison coaxiale de même valeur. L’absence d’informations sur les connecteurs, la longueur de câble admissible ou le diagramme de réception impose toutefois une vérification complémentaire avant intégration.
Face à une antenne plafonnier passive du même segment, ce modèle apporte un gain actif annoncé de 9 dB à 500 MHz, mais demande une alimentation compatible par le câble coaxial. Il s’adresse donc davantage à un installateur ou à un technicien disposant d’une chaîne UHF comprise entre 510 et 600 MHz et capable de fournir entre 8 et 12 V continu. Pour une installation simple sans alimentation coaxiale, une antenne passive peut être plus facile à intégrer. Le UHF410-Ant-CeilingF5 reste pertinent lorsque le gain actif et le montage discret répondent à un besoin identifié.
"Vérifiez la plage UHF, l’impédance de 50 Ω et l’alimentation coaxiale avant le perçage afin de sécuriser l’intégration." – Marc, conseiller technique, Energyson, systèmes sans fil
FAQ sur l’antenne plafonnier Audiophony UHF410-Ant-CeilingF5
Pour quel usage l’antenne plafonnier Audiophony UHF410-Ant-CeilingF5 est-elle adaptée ?
Le Audiophony UHF410-Ant-CeilingF5 est adapté à une installation fixe nécessitant une antenne discrète montée au plafond. Le système radio associé doit fonctionner dans la plage détaillée de 510 à 600 MHz et utiliser une liaison coaxiale de 50 Ω. Le booster intégré doit recevoir une alimentation de 8 à 12 V continu par le câble coaxial. Ce modèle peut donc convenir à un installateur, un technicien ou un exploitant de système sans fil disposant d’une infrastructure compatible. Energyson recommande de vérifier le récepteur, le répartiteur, le câble et la tension disponible avant toute implantation.
Quelle différence existe entre le Audiophony UHF410-Ant-CeilingF5 et une antenne plafonnier passive ?
Le UHF410-Ant-CeilingF5 intègre un booster de signal avec un gain annoncé de 9 dB à 500 MHz. Une antenne passive comparable ne nécessite généralement pas l’alimentation de ce circuit actif. Le modèle Audiophony demande donc une tension continue de 8 à 12 V transmise par le câble coaxial. Son avantage réside dans l’amplification intégrée, tandis que sa principale contrainte concerne la compatibilité électrique de la chaîne. Energyson conseille de ne pas choisir uniquement selon le gain : la fréquence, les pertes de câble, l’impédance et le matériel d’alimentation doivent aussi être examinés.
Le Audiophony UHF410-Ant-CeilingF5 est-il compatible avec toutes les fréquences UHF ?
Non. La plage technique détaillée fournie pour cette antenne s’étend de 510 à 600 MHz. Elle ne doit donc pas être considérée comme compatible avec l’ensemble du spectre UHF. Le système sans fil utilisé doit fonctionner à l’intérieur de cette plage. L’intitulé mentionne également 520–610 MHz, mais cette indication diffère des données techniques détaillées. En l’absence de confirmation supplémentaire du fabricant, Energyson recommande de retenir la plage de 510 à 600 MHz et de vérifier les fréquences exactes du récepteur et des émetteurs avant de valider la compatibilité.
Comment alimenter le booster de l’antenne Audiophony UHF410-Ant-CeilingF5 ?
Le booster du UHF410-Ant-CeilingF5 doit être alimenté par une tension continue comprise entre 8 et 12 V. Cette alimentation transite par le câble coaxial. Le récepteur, le répartiteur ou l’équipement intermédiaire doit donc être capable de fournir cette tension sur la liaison utilisée. Aucune alimentation séparée au point de montage n’est indiquée dans les informations fournies. Avant le raccordement, Energyson recommande de contrôler la tension réellement délivrée, l’impédance de 50 Ω et la compatibilité du matériel. Une tension absente ou située hors de la plage annoncée ne correspondrait pas aux conditions techniques communiquées.
Quelles sont les limites techniques du Audiophony UHF410-Ant-CeilingF5 ?
Les limites connues concernent la plage de 510 à 600 MHz, l’impédance de 50 Ω, l’alimentation de 8 à 12 V continu et l’épaisseur de plafond limitée à 15 mm. Le gain de 9 dB est uniquement précisé à 500 MHz. Aucune courbe de gain, longueur maximale de câble, directivité, connectique ou portée n’est fournie. Il n’est donc pas possible de garantir un niveau de couverture ou une distance de réception précise. Energyson recommande une étude de compatibilité fondée sur la fréquence, le câblage, l’environnement radio et les appareils réellement utilisés.
Quel plafond peut recevoir l’antenne Audiophony UHF410-Ant-CeilingF5 ?
Le plafond doit présenter une épaisseur maximale de 15 mm au niveau du montage. L’installation nécessite également une ouverture de 38 mm de diamètre. Ces dimensions doivent être mesurées avant le perçage afin d’éviter une implantation incompatible. Les informations fournies ne précisent pas les matériaux de plafond acceptés ni le mode exact de fixation. Il convient donc de vérifier la résistance et l’accessibilité du support selon le chantier. Energyson conseille de confier le montage à une personne capable de contrôler le passage du câble coaxial et la conformité dimensionnelle de l’emplacement choisi.
Le gain de 9 dB du Audiophony UHF410-Ant-CeilingF5 est-il constant ?
Les informations fournies indiquent un gain de 9 dB à 500 MHz uniquement. Elles ne précisent pas que cette valeur reste constante sur toute la plage de 510 à 600 MHz. Aucune courbe de réponse n’est disponible pour mesurer l’évolution du gain selon la fréquence. Le résultat réel peut également dépendre du câble, des pertes de liaison, de l’implantation et de l’environnement radio. Energyson recommande donc de considérer 9 dB comme une valeur associée au point de mesure indiqué, et non comme une garantie uniforme pour toutes les fréquences ou toutes les configurations.
Peut-on faire évoluer une installation avec plusieurs antennes Audiophony UHF410-Ant-CeilingF5 ?
Les informations communiquées ne précisent pas le nombre maximal d’antennes pouvant être associées, ni le type de répartiteur compatible. Une évolution vers plusieurs points de réception peut nécessiter un dispositif de distribution adapté à une impédance de 50 Ω et capable de fournir l’alimentation de 8 à 12 V requise. Il faut également tenir compte des pertes introduites par les câbles et les éléments de répartition. Energyson recommande de dimensionner l’installation à partir du récepteur, du nombre d’antennes, des fréquences utilisées et de la capacité d’alimentation du réseau coaxial.
Le Audiophony UHF410-Ant-CeilingF5 peut-il remplacer directement une antenne existante ?
Un remplacement direct n’est possible que si plusieurs paramètres correspondent. L’installation existante doit fonctionner entre 510 et 600 MHz, utiliser une impédance de 50 Ω et fournir une alimentation continue de 8 à 12 V par le câble coaxial. Le plafond doit accepter une ouverture de 38 mm et ne pas dépasser 15 mm d’épaisseur au point de montage. La connectique n’étant pas précisée, elle doit également être vérifiée. Energyson conseille de comparer les caractéristiques de l’ancienne antenne, du câble et du récepteur avant de conclure à une interchangeabilité.
Pourquoi faire vérifier le UHF410-Ant-CeilingF5 Audiophony avant son installation ?
Une vérification préalable évite d’installer une antenne incompatible avec la fréquence, l’alimentation ou l’impédance du système. Le UHF410-Ant-CeilingF5 fonctionne dans la plage détaillée de 510 à 600 MHz, demande une liaison de 50 Ω et reçoit entre 8 et 12 V continu par le câble coaxial. Le montage impose aussi un diamètre de 38 mm et une épaisseur maximale de plafond de 15 mm. L’expertise Energyson peut servir à contrôler ces données avec les références exactes du récepteur, du répartiteur et du câble, sans supposer une compatibilité non documentée.
