Audiophony

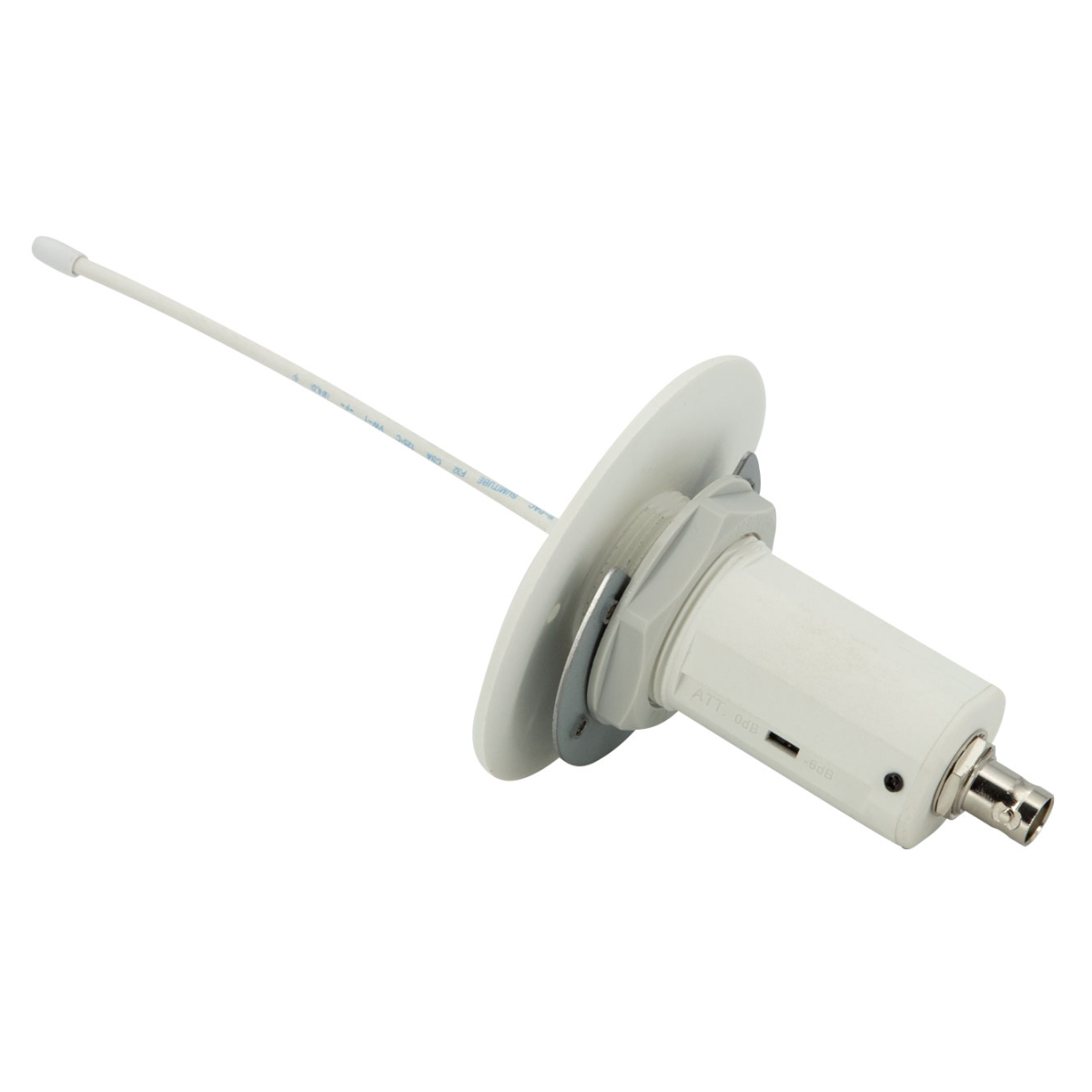

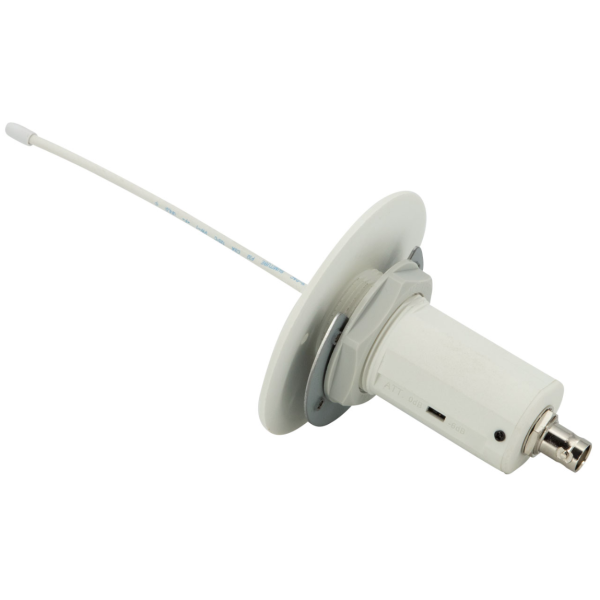

UHF410-Ant-CeilingF8
Le Audiophony UHF410-Ant-CeilingF8 est une antenne plafonnier avec booster de signal conçue pour la bande 821 à 865 MHz. Son gain de 9 dB à 800 MHz favorise la réception et la distribution du signal dans une installation UHF adaptée. Son impédance de 50 Ω correspond aux liaisons coaxiales prévues pour ce type d’équipement. L’alimentation de 8 à 12 V DC transite par le câble coaxial, ce qui simplifie le câblage au plafond. Le montage nécessite un diamètre de 38 mm et accepte une épaisseur maximale de plafond de 15 mm. Cette antenne Audiophony convient ainsi aux intégrations recherchant une solution discrète, alimentée à distance et compatible avec la plage de fréquences indiquée, sous réserve d’utiliser un système UHF correspondant.
Informations
Garantie : 2 ans
Avis clients :
Code produit : UHF410ANTCEILF8
Pour plus d'informations
Cliquez ici
Besoin d'aide ? Appelez le service client au 09.70.37.00.10
100% Français
LIVRAISON GRATUITE A PARTIR DE 99€
14 JOURS SATISFAIT OU REMBOURSÉ
PAYEZ EN 4 FOIS SANS FRAIS
Description UHF410-Ant-CeilingF8
Antenne plafonnier Audiophony UHF410-Ant-CeilingF8
| Gamme de fréquences | 821 à 865 MHz |
|---|---|
| Gain à 800 MHz | 9 dB |
| Impédance | 50 Ω |
| Tension continue | 8 à 12 V |
|---|---|
| Diamètre de montage | 38 mm |
| Épaisseur du plafond | 15 mm maximum |
Caractéristiques Audiophony UHF410-Ant-CeilingF8
- Antenne conçue pour une installation fixe au plafond.
- Booster de signal intégré avec un gain de 9 dB à 800 MHz.
- Alimentation transmise par le câble coaxial pour limiter le câblage visible.
- Format de montage adapté à un perçage de 38 mm.
- Installation possible sur un plafond de 15 mm d’épaisseur maximum.
- Fonctionnement prévu sur la gamme de fréquences 821 à 865 MHz.
Informations techniques Audiophony UHF410-Ant-CeilingF8
- Gamme de fréquences : 821 à 865 MHz.
- Gain : 9 dB à 800 MHz.
- Impédance : 50 Ω.
- Épaisseur maximale du plafond : 15 mm.
- Diamètre de montage : 38 mm.
- Tension d’alimentation : 8 à 12 V en courant continu.
- Transmission de l’alimentation : par le câble coaxial.
Les points clés du UHF410-Ant-CeilingF8 Audiophony
- Couvre les fréquences comprises entre 821 et 865 MHz.
- Fournit un gain de 9 dB à 800 MHz.
- Utilise une impédance coaxiale de 50 Ω.
- Reçoit son alimentation de 8 à 12 V par câble coaxial.
- Réduit le nombre de câbles nécessaires au plafond.
- S’installe dans une ouverture de 38 mm.
- Accepte un plafond de 15 mm d’épaisseur maximum.
Installation au plafond de l’antenne Audiophony UHF410-Ant-CeilingF8
L’antenne Audiophony UHF410-Ant-CeilingF8 est prévue pour un montage au plafond nécessitant une ouverture de 38 mm de diamètre. Le support ne doit pas dépasser 15 mm d’épaisseur. Ces deux valeurs doivent être contrôlées avant le perçage afin d’éviter une ouverture inadaptée ou un montage impossible. L’intégration au plafond permet de positionner l’antenne dans une installation fixe sans ajouter un support extérieur. Le choix de l’emplacement doit aussi tenir compte du passage du câble coaxial et de la possibilité de raccorder celui-ci à un équipement compatible.
La liaison coaxiale assure simultanément le transport du signal et de l’alimentation continue. Cette architecture réduit le nombre de câbles nécessaires au niveau de l’antenne, ce qui facilite l’organisation d’un câblage intégré. Le câble et l’équipement associé doivent présenter une impédance de 50 Ω. Il faut également vérifier que la source raccordée peut fournir une tension comprise entre 8 et 12 V en courant continu par le câble coaxial. Ces contrôles contribuent à une installation cohérente avec les spécifications communiquées par Audiophony.
Pourquoi choisir une antenne plafonnier Audiophony avec booster de signal ?
La UHF410-Ant-CeilingF8 associe une implantation au plafond et un booster de signal délivrant un gain de 9 dB à 800 MHz. Cette combinaison répond aux besoins d’une installation fixe recherchant une antenne intégrée au support plutôt qu’un modèle posé sur un pied ou fixé sur une structure visible. Le gain annoncé constitue une donnée importante pour organiser la réception ou la distribution d’un signal UHF. Il doit néanmoins être considéré avec la longueur du câble coaxial, les pertes de la liaison et les caractéristiques du système raccordé.
L’alimentation par câble coaxial apporte un bénéfice pratique lors de l’intégration. Une seule liaison peut transporter le signal et la tension continue nécessaire au booster, sous réserve que l’appareil associé fournisse entre 8 et 12 V. Cette disposition simplifie le cheminement vers le plafond et limite l’ajout d’une alimentation locale. Le fonctionnement reste conditionné par la compatibilité de la bande 821 à 865 MHz, par l’impédance de 50 Ω et par la capacité du système à transmettre l’alimentation requise.
Fonctionnement UHF et amplification de la Audiophony UHF410-Ant-CeilingF8
La gamme de fonctionnement de la Audiophony UHF410-Ant-CeilingF8 s’étend de 821 à 865 MHz. Tout appareil associé doit utiliser des fréquences comprises dans cette plage pour correspondre aux caractéristiques annoncées. Le gain de 9 dB est donné à la fréquence de 800 MHz, qui se situe en dehors de la gamme 821 à 865 MHz indiquée. Les informations fournies ne précisent pas la courbe de gain sur l’ensemble de la bande. Il convient donc de ne pas extrapoler une valeur identique à toutes les fréquences utilisées.
L’impédance de 50 Ω doit être respectée sur la chaîne coaxiale afin de maintenir une liaison cohérente entre l’antenne, le câble et l’équipement raccordé. Aucun type de connecteur, aucune longueur maximale de câble et aucune perte admissible ne sont précisés. Le dimensionnement de l’installation doit donc être réalisé à partir des caractéristiques des autres éléments du système. Le booster intégré constitue l’élément actif principal de cette antenne plafonnier Audiophony, avec une alimentation continue transmise directement par le câble coaxial.
Comment vérifier la compatibilité de la Audiophony UHF410-Ant-CeilingF8 ?
La première vérification concerne la fréquence. Le système raccordé doit fonctionner entre 821 et 865 MHz. Une fréquence extérieure à cette plage ne peut pas être considérée comme compatible sur la seule base des informations disponibles. La deuxième vérification porte sur l’impédance : l’antenne est donnée pour 50 Ω, valeur que doivent également respecter le câble coaxial et l’entrée d’antenne associée. Aucun connecteur n’étant indiqué, son type doit être contrôlé directement sur l’équipement ou dans sa documentation avant l’installation.
La troisième vérification concerne l’alimentation du booster. La liaison coaxiale doit fournir une tension continue comprise entre 8 et 12 V. Un équipement dépourvu d’alimentation par câble coaxial ne permettra pas d’exploiter le booster sans dispositif compatible supplémentaire, non décrit dans les données fournies. Il faut enfin contrôler les contraintes mécaniques : ouverture de 38 mm et plafond limité à 15 mm d’épaisseur. Cette méthode de vérification permet d’évaluer la compatibilité électrique, fréquentielle et mécanique sans supposer de fonctions non documentées.
Notre avis d’expert Energyson sur UHF410-Ant-CeilingF8
Sur le plan technique, la UHF410-Ant-CeilingF8 présente une architecture simple à identifier : montage au plafond, impédance de 50 Ω, alimentation de 8 à 12 V par câble coaxial et booster intégré. Le diamètre de montage de 38 mm et la limite de 15 mm pour l’épaisseur du plafond sont des données utiles pour préparer l’installation. Le point demandant le plus d’attention reste la vérification de la bande 821 à 865 MHz et de la capacité du système raccordé à transmettre l’alimentation continue.
Par rapport à une antenne plafonnier passive dépourvue de booster, ce modèle ajoute une amplification annoncée de 9 dB à 800 MHz et nécessite une alimentation par la liaison coaxiale. Cette différence implique davantage de contrôles avant installation, notamment sur la tension disponible et la compatibilité du matériel associé. La UHF410-Ant-CeilingF8 peut être envisagée par un installateur ou un technicien recherchant une antenne intégrée au plafond pour une chaîne UHF correspondant exactement aux données de fréquence, d’impédance et d’alimentation communiquées.
« Avant le montage, vérifiez ensemble la fréquence, l’impédance de 50 Ω et l’alimentation coaxiale de 8 à 12 V. » – Équipe technique Energyson, expertise en installation audio
FAQ sur l’antenne plafonnier Audiophony UHF410-Ant-CeilingF8
À quels usages la Audiophony UHF410-Ant-CeilingF8 est-elle adaptée ?
La Audiophony UHF410-Ant-CeilingF8 est destinée à une installation fixe au plafond dans une chaîne utilisant des fréquences comprises entre 821 et 865 MHz. Son montage de 38 mm et son alimentation par câble coaxial facilitent l’intégration lorsque le câblage doit rester regroupé. Elle peut convenir à une installation UHF compatible nécessitant une antenne déportée et un booster de signal. L’usage précis dépend toutefois du récepteur, du distributeur d’antenne et du câble employés. Energyson recommande de contrôler la bande de fréquences, l’impédance de 50 Ω et la présence d’une alimentation coaxiale de 8 à 12 V avant toute pose.
La Audiophony UHF410-Ant-CeilingF8 est-elle compatible avec tous les systèmes UHF ?
Non, la compatibilité ne peut pas être généralisée à tous les systèmes UHF. L’équipement associé doit fonctionner dans la plage comprise entre 821 et 865 MHz et utiliser une liaison coaxiale de 50 Ω. Il doit également être capable de fournir entre 8 et 12 V en courant continu par le câble coaxial pour alimenter le booster. Les données disponibles ne précisent ni le connecteur ni les modèles de récepteurs compatibles. Une vérification de la documentation de chaque élément reste donc nécessaire. Energyson conseille de valider les fréquences réellement utilisées, l’alimentation disponible et la connectique avant l’intégration.
Quelle différence existe entre la UHF410-Ant-CeilingF8 et une antenne plafonnier passive ?
La principale différence réside dans la présence d’un booster de signal. La Audiophony UHF410-Ant-CeilingF8 annonce un gain de 9 dB à 800 MHz et nécessite une alimentation continue comprise entre 8 et 12 V transmise par le câble coaxial. Une antenne passive ne demande normalement pas cette alimentation active, mais elle ne comporte pas non plus ce booster intégré. La UHF410-Ant-CeilingF8 implique donc de vérifier la capacité du système à fournir la tension requise. Energyson recommande également d’évaluer la longueur et les pertes du câble coaxial, ces informations n’étant pas précisées dans les caractéristiques fournies.
Comment alimenter le booster de l’antenne Audiophony UHF410-Ant-CeilingF8 ?
Le booster est alimenté par le câble coaxial avec une tension comprise entre 8 et 12 V en courant continu. Aucun câble d’alimentation séparé n’est donc indiqué au niveau de l’antenne. L’appareil raccordé ou le dispositif placé sur la chaîne coaxiale doit être capable d’injecter cette tension conformément aux besoins de l’antenne. Les informations fournies ne mentionnent pas d’adaptateur secteur, d’injecteur ou de distributeur compatible. Il faut donc vérifier la documentation du matériel associé. Energyson conseille de contrôler la tension et la polarité prévues par l’ensemble du système avant la mise sous tension.
Quelles sont les limites techniques de la Audiophony UHF410-Ant-CeilingF8 ?
Les limites documentées concernent principalement la fréquence, l’alimentation et le montage. L’antenne est prévue pour la plage 821 à 865 MHz, avec une impédance de 50 Ω. Elle exige une tension de 8 à 12 V en courant continu par le câble coaxial. Le plafond ne doit pas dépasser 15 mm d’épaisseur et l’ouverture de montage doit mesurer 38 mm. Le gain de 9 dB est annoncé à 800 MHz, sans courbe détaillée sur toute la bande. Energyson recommande de ne pas supposer de performances, de portée ou de compatibilité supplémentaires sans données techniques complémentaires.
Comment installer la UHF410-Ant-CeilingF8 dans un plafond de 15 mm ?
Un plafond de 15 mm correspond à l’épaisseur maximale indiquée pour cette antenne. L’installation nécessite une ouverture de 38 mm de diamètre ainsi qu’un passage accessible pour le câble coaxial. Avant de percer, il faut mesurer le support et vérifier l’absence d’obstacle dans la zone choisie. Le câble doit présenter une impédance de 50 Ω et être relié à un équipement capable de fournir entre 8 et 12 V en courant continu. Les informations disponibles ne détaillent pas la fixation. Energyson conseille donc de suivre également la notice du fabricant lors du montage définitif.
Le gain de 9 dB de la Audiophony UHF410-Ant-CeilingF8 s’applique-t-il à toute la bande ?
Les informations fournies indiquent un gain de 9 dB à 800 MHz. Elles ne précisent pas que cette valeur reste identique entre 821 et 865 MHz. Il n’est donc pas possible de confirmer le gain exact à chaque fréquence de la bande de fonctionnement. La performance réelle peut également dépendre du câble coaxial, de sa longueur, de ses pertes et des appareils raccordés. Pour une installation exigeant un niveau précisément calculé, Energyson recommande de consulter une courbe de gain officielle ou une documentation technique complémentaire avant de dimensionner la chaîne de réception.
Peut-on faire évoluer une installation équipée de la UHF410-Ant-CeilingF8 ?
Une évolution reste possible à condition de conserver la compatibilité de l’ensemble de la chaîne. Tout nouveau récepteur, distributeur, câble ou accessoire doit fonctionner entre 821 et 865 MHz, présenter une liaison de 50 Ω et respecter l’alimentation de 8 à 12 V transmise par câble coaxial. Les données fournies ne précisent pas le nombre d’antennes pouvant être combinées ni les répartiteurs compatibles. Une extension ne doit donc pas être réalisée sans vérifier les pertes, la tension disponible et les exigences des appareils ajoutés. Energyson recommande une validation globale du système avant modification.
Quel câble utiliser avec l’antenne plafonnier Audiophony UHF410-Ant-CeilingF8 ?
Le câble coaxial utilisé doit présenter une impédance de 50 Ω, conformément à la valeur indiquée pour l’antenne. Il doit aussi permettre le passage de la tension continue comprise entre 8 et 12 V destinée au booster. Aucun modèle de câble, connecteur, diamètre ou longueur maximale n’est fourni. Le choix doit donc tenir compte de l’équipement raccordé et des pertes admissibles sur la distance installée. Energyson recommande de vérifier les fiches techniques du câble et des appareils associés, notamment leur impédance, leur connectique et leur capacité à transporter simultanément le signal UHF et l’alimentation.
La Audiophony UHF410-Ant-CeilingF8 convient-elle à une installation professionnelle ?
Elle peut être intégrée à une installation professionnelle lorsque toutes ses contraintes sont respectées. Sa pose au plafond, son impédance de 50 Ω et son alimentation par câble coaxial répondent à une logique d’installation fixe. Toutefois, les seules informations disponibles ne précisent ni certification, ni portée, ni indice de protection, ni conditions d’usage extérieur. Elle doit donc être sélectionnée à partir de la bande 821 à 865 MHz, du gain annoncé et des caractéristiques mécaniques. Energyson recommande aux installateurs de vérifier la conformité réglementaire des fréquences utilisées et la compatibilité complète du système avant déploiement.
