LD Systems

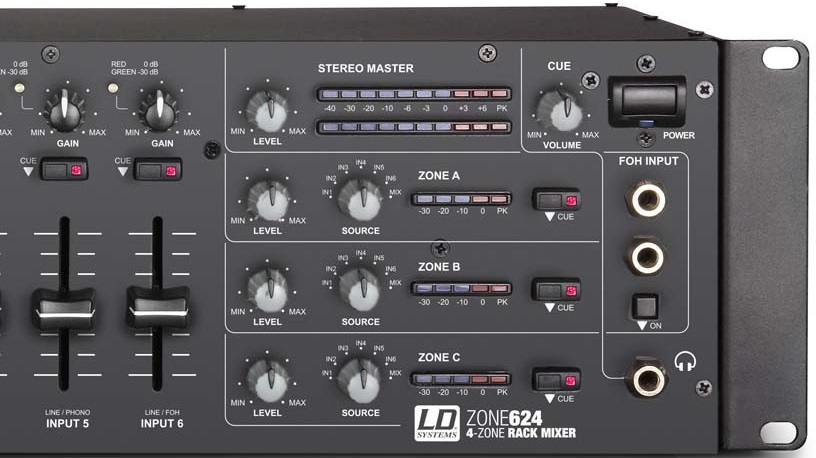

ZONE 624

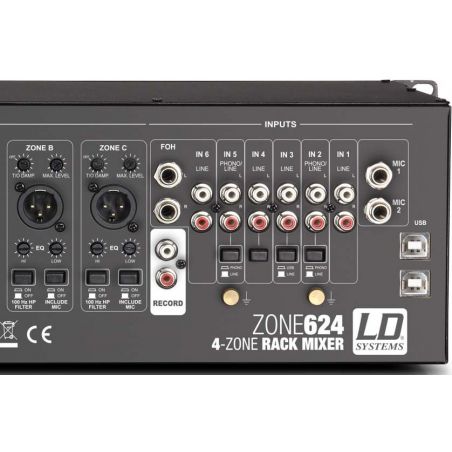

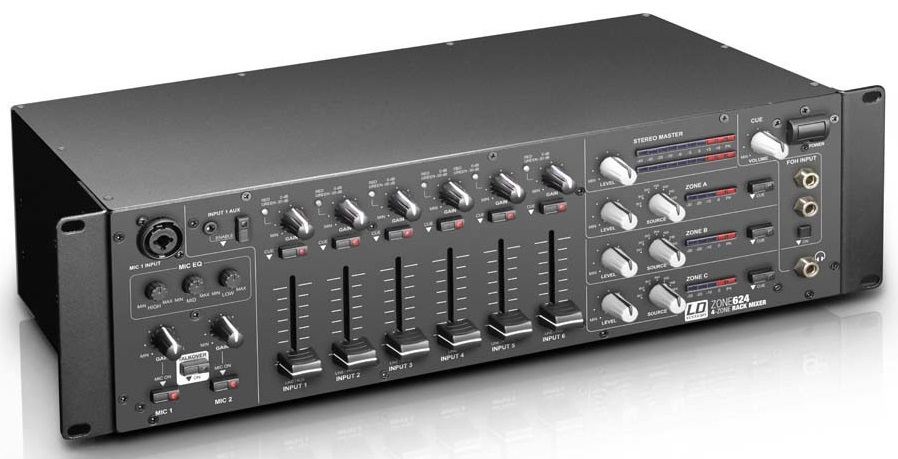

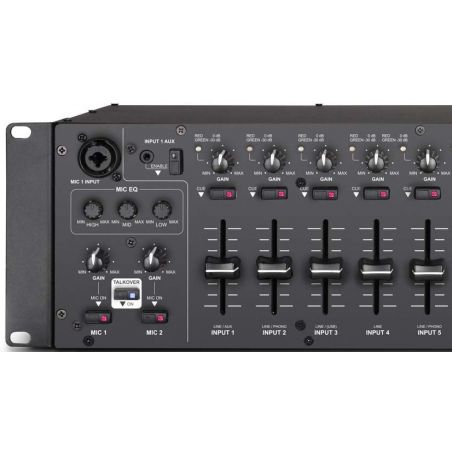

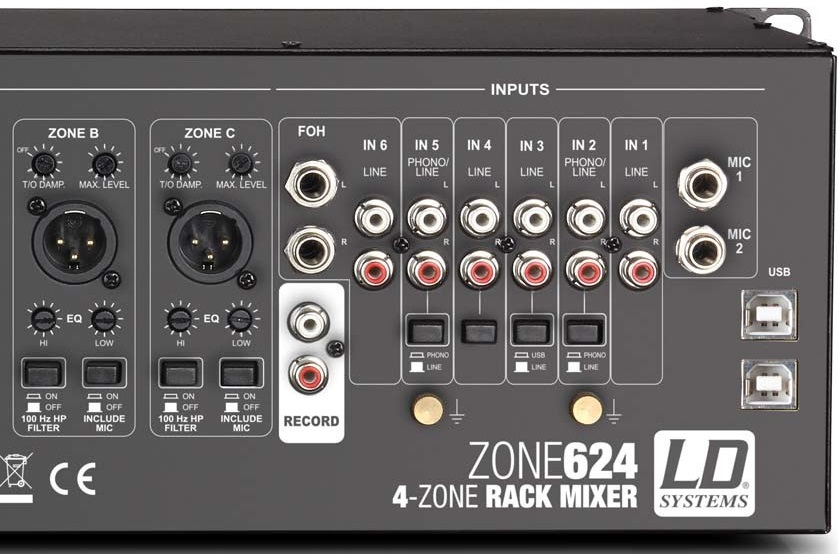

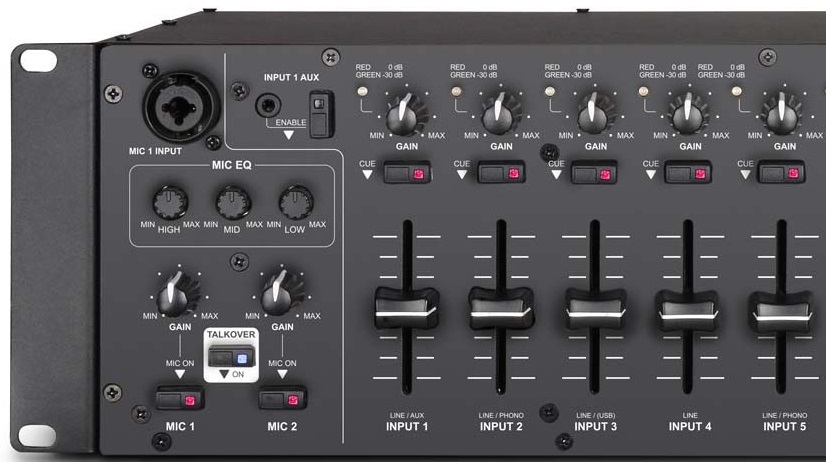

Les deux entrées microphone sont symétriques : elles sont équipées d'un égaliseur 3 bandes, d'une alimentation fantôme 12 Volts et d'une fonction Talkover (activable individuellement sur chaque sortie zone via des sélecteurs sur le panneau arrière). Les 6 voies d'entrée stéréo du mixeur ZONE 624 sont équipées chacune d'un potentiomètre de gain, de LED de présence de signal et d'écrêtage, d'un fader de 45 mm, d'une touche Cue et de connecteurs RCA/cinch. L'entrée 6 possède en outre des entrées symétriques sur jack. Le mixeur propose aussi une entrée AUX commutable, sur mini-jack 3,5 mm stéréo et un port USB, gérant un flux de signaux audio en entrée et en sortie stéréo (Recording Out), qui permet l'utilisation du ZONE 624 en tant qu'interface audio.

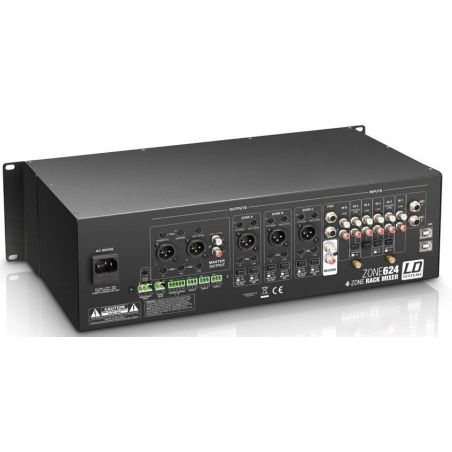

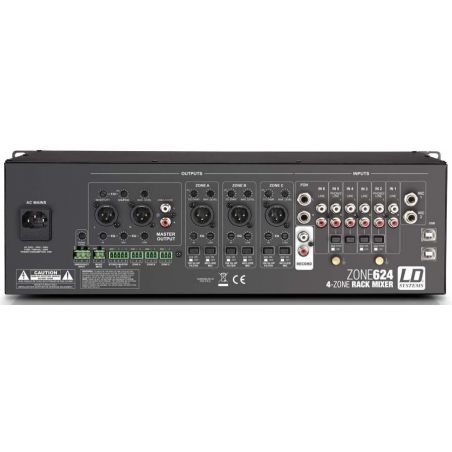

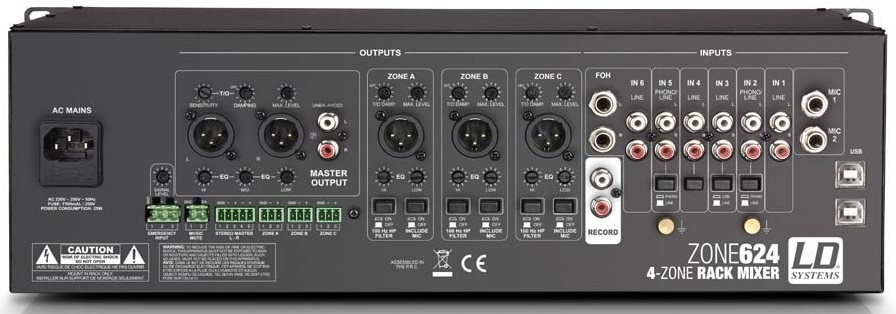

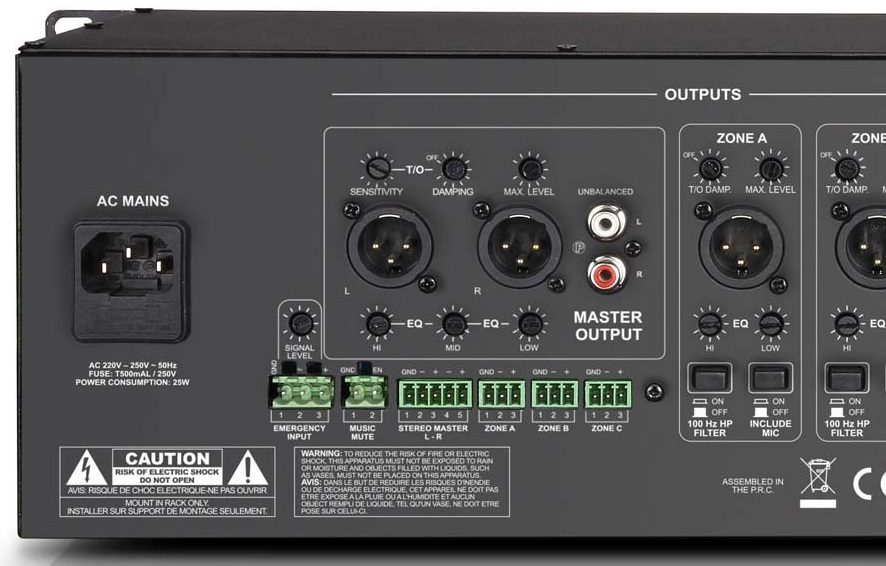

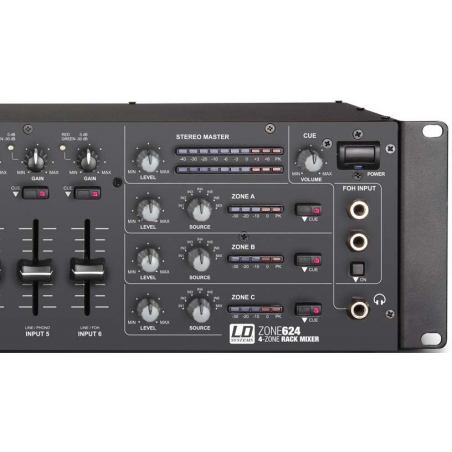

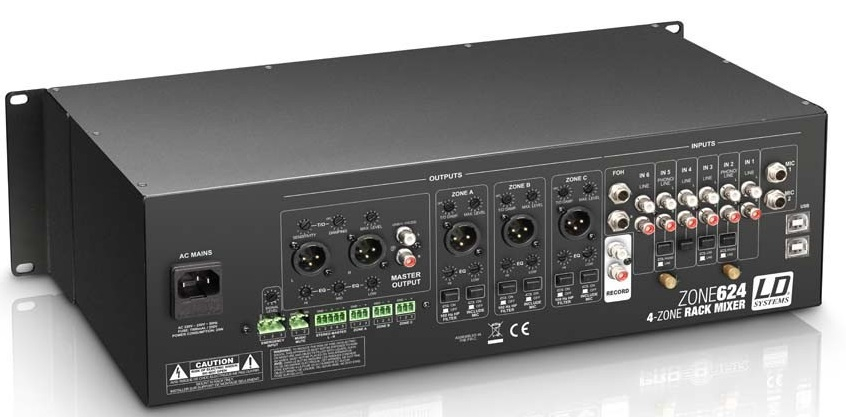

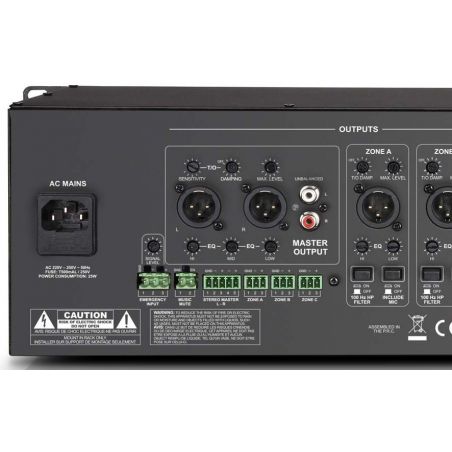

Les sorties de la section Master sont symétrisées électroniquement : elles s'effectuent sur connecteurs XLR et Eurobloc, la zone stéréo possédant en complément des connecteurs RCA/cinch asymétriques. Le niveau maximal de sortie se règle séparément sur chaque zone. Chacune des trois sorties mono du ZONE 624 est pourvue d'un correcteur de tonalité grave/aigu, d'un filtre passe-haut commutable (fréquence de coupure 100 Hz), d'une touche Mute pour le microphone et d'un indicateur de niveau. Ces sorties peuvent recevoir un mix des entrées 1 à 6 ou le signal Master stéréo. La sortie stéréo possède un égaliseur 3 bandes, un potentiomètre de réglage de sensibilité pour la fonction Talkover et deux échelles de LED pour indiquer le niveau de sortie. Le ZONE 624 offre également une sortie pour enregistrement (Recording) et une prise casque à niveau réglable pour écoute PFL.

Nombre de Zones: 4 (Master, Zone A-C)
Type: Stéréo
Hauteur: 3 U
Nombre Total de Canaux d'Entrée: 8 (2x Mic, 1x AUX/Line, 2x Phono/Line, 2x Line, 1x FOH/Line
Réponse en fréquence: 20 - 40000 Hz
Nombre de Voies Micro: 2 (avec alimentation fantôme 12 Volts)
Connecteurs sur Voies Micro: jack 6,35 mm (2 x symétrique) , XLR
Contrôles voies micro: 1 x EQ Hi , 1 x EQ Low , 1 x Talkover , 1x EQ Mid , 2 x Gain , 2x On/Off
Indicateurs sur Voie Micro: LED "On"
Impédance d'Entrée sur Voie Micro: 4 ohms
Sensibilité d'Entrée sur Voie Micro: 4,5 mV
Taux de Distorsion Harmonique Totale sur Voie Micro: 0,08 %
Nombre de Voies Ligne: 6 (entrée 1: Aux/Line, entrée 2 + 5: Line/Phono, entrée 3: USB/Line 4: Line, entrée 6: Line/FOH
Connecteurs d'entrée ligne: entrée 3 : 2 x RCA (cinch) + USB , entrée 6 : 2 x RCA (cinch) + 2 x jack 6,35 mm TRS , Input 1: 2 x RCA (cinch) + mini-jack 3,5 mm stéréo , voies 2, 4 et 5 : 2 x
2x Phono/Line , AUX enable , Cue , FOH On , Gain , Niveau
Indicateurs sur Voie Ligne: LED Cue , LED Signal/0 dB
Impédance d'Entrée Ligne: (Phono) 50 kohms , 6 kohms
Sensibilité d'Entrée Ligne: (Phono) 25m V , 2,1 V
Taux de Distorsion Harmonique Totale sur Voie Ligne
(Phono) 0,05% , 0,02%
Sensibilité d'Entrée AUX/Line: 3 V
Sorties ligne: 5 (Master [stéréo], 3 x Zone [mono], Rec [stéréo])
Connecteurs Sortie Master: Cinch (RCA) (x2) , Eurobloc , XLR (2 x, symétriques)
Contrôles Sortie Master: EQ Hi , EQ Low , EQ Mid , Max. Level , Niveau , T/O Damping , T/O Sensitivity
Indicateurs Sortie Master: indicateur de niveau 10 segments
Niveau Maximal de Sortie Master: (asymétrique) 17 dBu , (symétrique) 24 dBu
Connecteurs de Sortie Zone: Eurobloc , XLR (symétrique)
Contrôles de Sortie Zone: 100 Hz High Pass , Cue , EQ Hi , EQ Low , Include Mic , Max. Level , Niveau , Source , T/O Damp

Indicateur de niveau 5 segments
Niveau Maximal de Sortie Zone
24 (symétrique/asymétrique) dBu
Connecteurs Sortie Rec: 2 x Cinch (RCA)
Sortie casque: 1
Type de Connecteur Casque: Jack 6,35 mm stéréo
Contrôle Sortie Casque: volume Cue
Tension Maximale de Sortie Casque: (sur 32 Ohms) 2,5 V
Autres Entrées: 2 (Emergency Input, Output Mute)
Connecteurs Autres Entrées: Eurobloc
Sensibilité Entrée Emergency Input:5 V
Autres Contrôles: Interrupteur Secteur (Power)
Autres Indicateurs: LED Power
Connecteur secteur: IEC
Consommation électrique: 25 W
Fusible: T 500 mAL / 250 V
Largeur: 485 mm
Hauteur (mm): 132 mm
Profondeur: 210 mm
Poids: 4,4 kg
